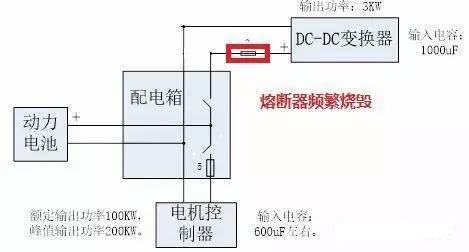

現象為熔斷器頻繁燒毀
換過電機控制器后就好了，熔斷器就不壞

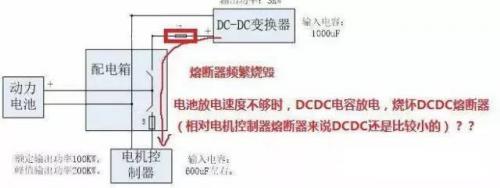

廠家分析報告：
電機控制器的電容出了問題，不足負載需求，需要快速充電時DC/DC內的電容放電了（電流往回走），所以導致這個熔斷器損壞。
問題2 在DC/DC前要不要加預充？
因?yàn)镈C/DC輸入端有電容，比較小，高壓閉合瞬間會有比較大的電流（相當于短路），對于前面的DC/DC接觸器（或IGBT開關）有沒有損傷？

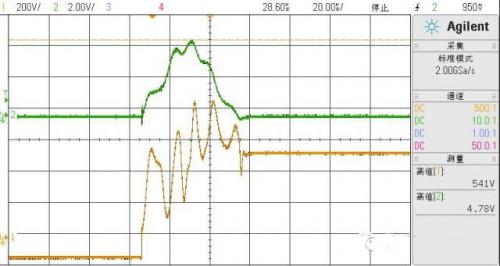

目前測試了一下，電流達到350A，瞬間30us左右，如果前面是IGBT開關用，擔心損壞
大約電容為幾個uF

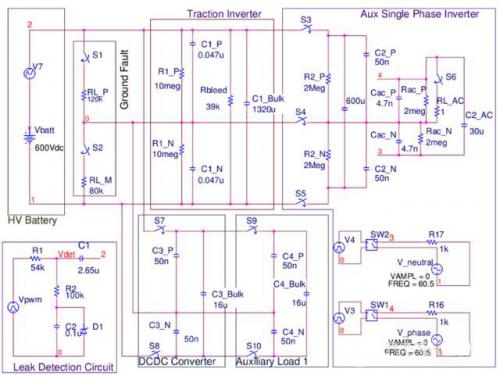

總的來說，其實母線上的所有的電容如《Ground Fault Detection for Flexible High Voltage Power Systems》中所談的，其實我們需要在各個狀態下探討母線電容的。
DC/DC的濾波電容到了1000uf級別肯定是不合適的，本質這個和Inverter的薄膜電容作用有差異的

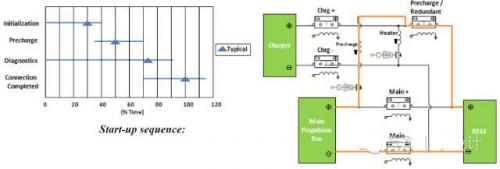

有個聰明的辦法，是把配電盒部分一分為二，將電池部分出電統一放在繼電器盒內，對所有的負載進行預充電管理
逆變器電容 1320uf
輔助逆變器 600uf（一般是指電壓縮機）
DC/DC 16uf
其他負載

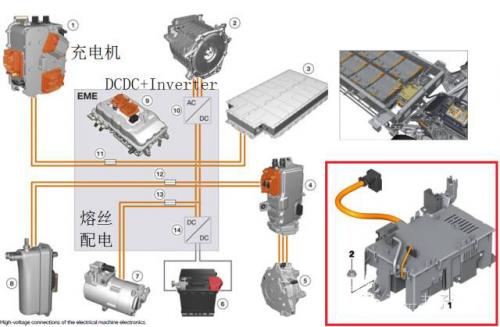

這事從系統上解決更容易一些，大部分的BDU都是這個樣子設計的是這個道理

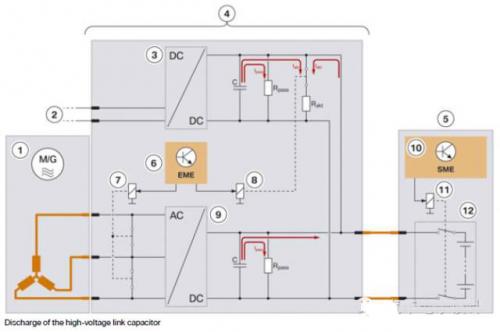

由于安全法規的要求，緊急下電還有些要求，所以還得配置下電的電阻

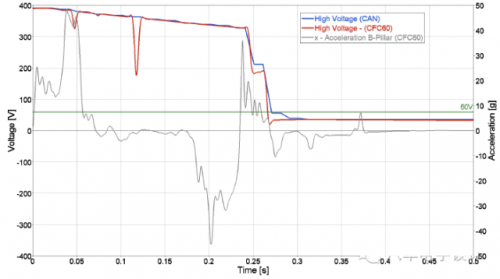

放電的曲線還是很快速的
