| @電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外 | ||||||||||||||||
產品命名方式： |
||||||||||||||||
| 產品型號列表： | ||||||||||||||||
| 產品型號 | 輸入電壓范圍（DC） | 輸出電壓(VO)/輸出電流(IO) | 紋波噪聲 | 效率(%) | ||||||||||||
12V(9-18VDC) 24V(18-36VDC) 18V(9-36VDC) 36V(18-72VDC) 48V(36-72VDC) 110V(66-170V) |
Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | ||||||||||
| ZXD20A-24S05 | 05V | 4A | ≤%1 | 85 | ||||||||||||
| ZXD20A-24S12 | 12V | 1.66A | ≤%1 | 88 | ||||||||||||
| ZXD20A-24S24 | 24V | 0.83A | ≤%1 | 88 | ||||||||||||
| ZXD20A-24S28 | 28V | 0.71A | ≤%1 | 87 | ||||||||||||
| ZXD20A-24S48 | 48V | 0.41A | ≤%1 | 87 | ||||||||||||
| ZXD20A-12S05 | 05V | 4A | ≤%1 | 87 | ||||||||||||
| ZXD20A-12S09 | 09V | 2.22A | ≤%1 | 82 | ||||||||||||
| ZXD20A-12S12 | 12V | 1.66A | ≤%1 | 81 | ||||||||||||
| ZXD20A-12S24 | 24V | 0.83A | ≤%1 | 89 | ||||||||||||
| ZXD20A-48S28 | 28V | 0.71A | ≤%1 | 87 | ||||||||||||
| ZXD20A-48S48 | 48V | 0.41A | ≤%1 | 88 | ||||||||||||
| ZXD20A-48S05 | 05V | 4A | ≤%1 | 87 | ||||||||||||
| ZXD20A-110S09 | 09V | 2.22A | ≤%1 | 86 | ||||||||||||
| ZXD20A-110S12 | 12V | 1.66A | ≤%1 | 85 | ||||||||||||
| ZXD20A-110S15 | 15V | 1.33A | ≤%1 | 86 | ||||||||||||
| ZXD20A-110S24 | 24V | 0.83A | ≤%1 | 87 | ||||||||||||
| ZXD20A-110S28 | 28V | 0.71A | ≤%1 | 86 | ||||||||||||
| ZXD20A-110S48 | 48V | 0.41A | ≤%1 | 88 | ||||||||||||
| ZXD30A-24S12 | 12V | 2.5A | ≤%1 | 83 | ||||||||||||
| ZXD30A-24S24 | 24V | 1.25A | ≤%1 | 82 | ||||||||||||
| ZXD30A-48S28 | 28V | 1.07A | ≤%1 | 85 | ||||||||||||
| ZXD30A-48S05 | 05V | 6A | ≤%1 | 83 | ||||||||||||
| ZXD30A-12S12 | 12V | 2.5A | ≤%1 | 85 | ||||||||||||
| ZXD30A-12S05 | 05V | 6A | ≤%1 | 81 | ||||||||||||
| ZXD30A-110S15 | 15V | 2A | ≤%1 | 84 | ||||||||||||
| 注：30W產品要緊貼設備散熱，以上型號未盡，有更多參數可選，詳情咨詢我公司。 | ||||||||||||||||
| 輸入特性 | 最低端（Vdc） | 標稱輸入電壓(Vdc) | 最高端（Vdc） | |||||||||||||
| 輸入電壓 | 9VDC | 12V18V24V36V48110V | 170VDC | |||||||||||||
| 輸入頻率范圍 | ||||||||||||||||
| 輸出特性 | ||||||||||||||||
| 輸出電壓精度 | Vo1±1%，Vo2±3%，Vo3±3% | |||||||||||||||
| 紋波噪聲 | ＜1%Vp-p(20MHz示波器光探頭測試) | |||||||||||||||
| 負載效應 | ±0.5%（10%-100%） | |||||||||||||||
| 動態響應 | 400us | |||||||||||||||
| 遙控功能 | 高電平開啟或懸空，低電平關斷，（選裝、） | |||||||||||||||
| TRMI | 微調功能 | |||||||||||||||
| 過流保護 | ＞110% | |||||||||||||||
| 溫度系數 | ±0.03%/℃ | |||||||||||||||
| 輸出保護 | 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護 | |||||||||||||||
| 一般特性 | ||||||||||||||||
| 工作環境溫度 | -25~+60℃(工業級) -40~+70℃(軍工級) -55~+85℃(航天級) | |||||||||||||||
| 儲存溫度 | -45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級) | |||||||||||||||
| 儲存濕度 | 5%~95%RH | |||||||||||||||
| 隔離電阻 | >100M? | |||||||||||||||
| 隔離耐壓 | 輸入-輸出1000VDC 輸入-外殼1000VDC 輸出-外殼500VDC | |||||||||||||||
| 工作頻率 | 270KHZ-400KHZ（最大） | |||||||||||||||
| 安裝方式 | 焊接式 | |||||||||||||||
| 外殼材料 | 金屬外殼 | |||||||||||||||
| 冷卻方式 | 自然空冷 | |||||||||||||||

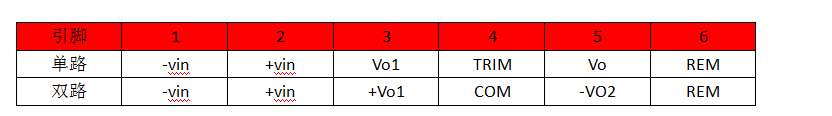

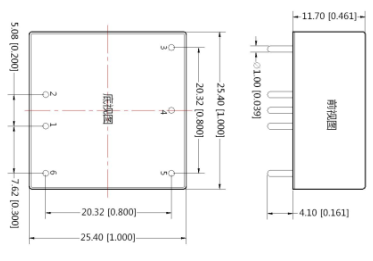

| 安裝尺寸(單位：mm)及管腳定義： | ||||||||||||||||
  |
||||||||||||||||
