該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。
該系列產品特點：
1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：25-60W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能
| 輸入電壓 Vdc | 2：1或4：1 |
| 遙控特性 | 遙控端接-Vin或低電平， 禁止輸出 |
| 遙控端懸空或接高電平，正常工作 | |
| 輸出電壓精度 % | ±1 |
| 電壓調節 %Vo1 | ±10 |
| 負載調整率 % | ±0.5 |
| 電壓調整率 % | ±0.2 |
| 動態響應 （過沖/恢復時間） |
±4%Vo/400us |
| 紋波/噪聲（mV） | Vo≤5Vdc：50 |
| Vo≥48Vdc：200 | |
| Other：100 | |
| 工作殼溫 | -40℃ - +100℃ |
| 開關頻率KHz | 300 |
| 短路保護 | 長期短路自恢復 |
| 隔離耐壓 | 輸入-輸出：1500Vdc |
| 輸入-輸出：2250Vdc | |
| 輸入-殼：1500Vdc | |
| 輸入-殼：2250Vdc | |
| 輸出與殼：500Vdc | |
| MTBF | 3×105 |
| 安規要求 | GB 9254-2008 |
| 型號 | 輸入電壓Vdc | 輸出電壓Vdc | 輸出電流A | 效率% | 容性能力UF |
| ZXD50GRH-18S05 | 18 9-36 |
5.05 | 10 | 88 | 10000 |
| ZXD50GRH-18S12 | 12 | 4.17 | 88 | 1000 | |
| ZXD50GRH-18S24 | 24 | 2.08 | 89 | 470 | |
| ZXD50GRH-18S48 | 48 | 1.04 | 89 | 470 | |
| ZXD50GRH-36S05 | 36 18-75 |
5.05 | 10 | 88 | 10000 |
| ZXD50GRH-36S12 | 12 | 4.17 | 88 | 1000 | |
| ZXD50GRH-36S24 | 24 | 2.08 | 89 | 470 | |
| ZXD50GRH-36S48 | 48 | 1.04 | 89 | 470 | |
| ZXD50GRH-110S5 | 110 40-170 |
5.05 | 10 | 88 | 10000 |
| ZXD50GRH-110S12 | 12 | 4.17 | 88 | 1000 | |
| ZXD50GRH-110S24 | 24 | 2.08 | 89 | 470 | |
| ZXD50GRH-110S48 | 48 | 1.04 | 89 | 220 |

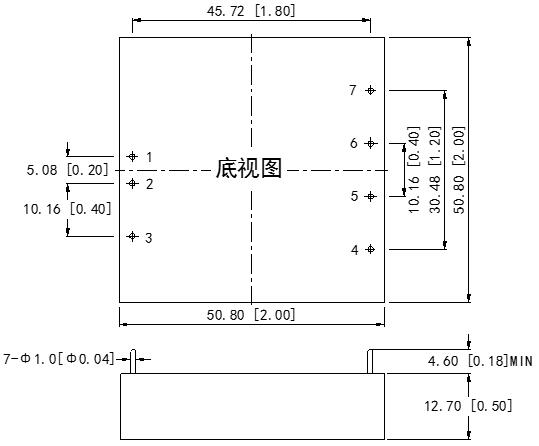

外形尺寸:
管腳定義:
| 管腳 | 功能 | 描述 |
| 1 | +Vin | 輸入正 |
| 2 | -Vin | 輸入負 |
| 3 | CNT | 遙控端 |
| 4 | TRIM | 輸出調節端 |
| 5 | -Vo | 輸出負 |
| 6 | +Vo | 輸出正 |
| 7 | NP | 無此管腳 |
