DC-DC模塊電源15W-20W

電源類型：DC/DC模塊電源
規格型號：ZXD15C-28D15
電源尺寸：50.8mmx40.6mmx11mm
輸入電壓：DC12V(9-18V)18V(9-36V)24V(18-36V)48V(36-72V)110V(66-170V)
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V
輸出功率：15-20W

產品詳細
引針式模塊電源
典型性能：寬壓輸入(1:2或1:4）、單路、雙路輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域

@電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外

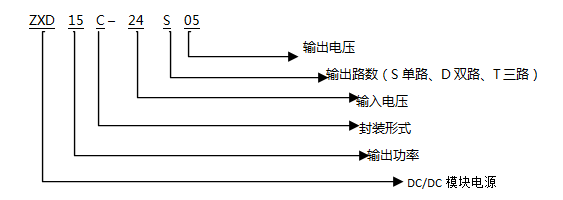

產品命名方式：

產品型號列表：
產品型號 輸入電壓范圍（DC） 輸出電壓(VO)/輸出電流(IO) 紋波噪聲 效率(%)










12V(9-18VDC)
24V(18-36VDC)
18V(9-36VDC)
36V(18-72VDC)
48V(36-72VDC)
110V(66-170V)		 Vo1 Io1 Vo2 Io2 Vo3 Io3
ZXD15C-24S05 05V 3A         ≤%1 85
ZXD15C-24S12 12V 1.25A         ≤%1 88
ZXD15C-24S24 24V 0.63A         ≤%1 88
ZXD15C-24S28 28V 0.53A         ≤%1 87
ZXD15C-24S48 48V 0.31A         ≤%1 87
ZXD20C-12S05 05V 4A         ≤%1 87
ZXD20C-12S09 09V 2.22A         ≤%1 82
ZXD20C-12S12 12V 1.66A         ≤%1 81
ZXD20C-12S24 24V 0.83A         ≤%1 89
ZXD20C-48S28 28V 0.71A         ≤%1 87
ZXD20C-48S48 48V 0.41A         ≤%1 88
ZXD15C-48D05 05V 1.5A -05V 1.5A     ≤%1 87
ZXD15C-48D09 09V 0.83A -09V 0.83A     ≤%1 86
ZXD15C-110D12 12V 0.62A -12V 0.62A     ≤%1 85
ZXD20C-110D15 15V 0.66A -15V 0.66A     ≤%1 86
ZXD20C-110D24 24V 0.41A -24V 0.41A     ≤%1 87
ZXD20C-110D28 28V 0.35A -28V 0.35A     ≤%1 86
ZXD20C-12D12 12V 0.83A -12V 0.83A     ≤%1 85
注：以上型號未盡，有更多參數可選，詳情咨詢我公司。
輸入特性 最低端（Vdc） 標稱輸入電壓(Vdc) 最高端（Vdc）
輸入電壓 9VDC 12V18V24V36V48110V 170VDC
輸入頻率范圍
輸出特性
輸出電壓精度 Vo1±1%，Vo2±3%，Vo3±3%
紋波噪聲 ＜1%Vp-p(20MHz示波器光探頭測試)
負載效應 ±0.5%（10%-100%）
動態響應 400us
遙控功能 高電平開啟或懸空，低電平關斷，（選裝、）
TRMI 微調功能
過流保護 ＞110%
溫度系數 ±0.03%/℃
輸出保護 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護、欠壓保護等
一般特性
工作環境溫度 -25~+60℃(工業級)  -40~+70℃(軍工級)  -55~+85℃(航天級)
儲存溫度 -45~+105℃(工業級) -55~+105℃(軍工級)  -60~+125℃(航天級)
儲存濕度 5%~95%RH
隔離電阻 >100M?
隔離耐壓 輸入-輸出1500VDC   輸入-外殼1500VDC   輸出-外殼500VDC
工作頻率 60-300KHZ
安裝方式 焊接式
外殼材料 金屬外殼
冷卻方式 自然空冷

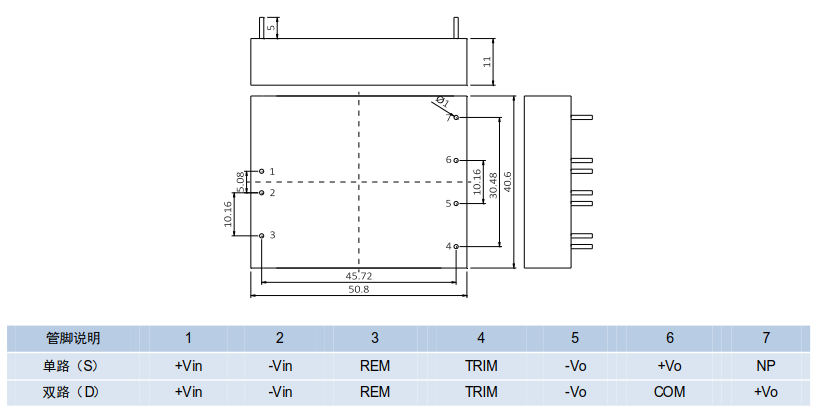

安裝尺寸(單位：mm)及管腳定義：
