DC-DC模塊電源20W-30W

電源類型：插針式模塊電源
規格型號：ZXD20A-24S15
電源尺寸：25.4mmx25.4mmx11mm
輸入電壓：DC6V(4.5-9V)12V(9-18V/)18V(9-36V24V(18-36V)48V(36-72V)110V（66-170V）
輸出電壓：DC3.3V/05V/09V/12V/15V/24V/28V/48V
輸出功率：20-30W

產品詳細
典型性能：寬壓輸入（1:2或1:4）、單路、雙路輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓；
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
@電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外

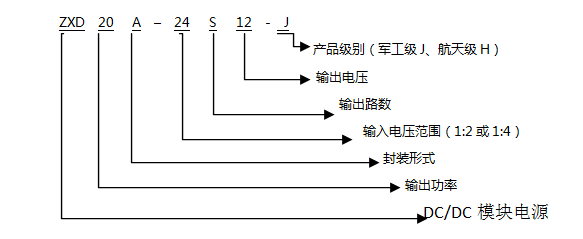

產品命名方式：

產品型號列表：
產品型號 輸入電壓范圍（DC） 輸出電壓(VO)/輸出電流(IO) 紋波噪聲 效率(%)










12V(9-18VDC)
24V(18-36VDC)
18V(9-36VDC)
36V(18-72VDC)
48V(36-72VDC)
110V(66-170V)		 Vo1 Io1 Vo2 Io2 Vo3 Io3
ZXD20A-24S05 05V 4A         ≤%1 85
ZXD20A-24S12 12V 1.66A         ≤%1 88
ZXD20A-24S24 24V 0.83A         ≤%1 88
ZXD20A-24S28 28V 0.71A         ≤%1 87
ZXD20A-24S48 48V 0.41A         ≤%1 87
ZXD20A-12S05 05V 4A         ≤%1 87
ZXD20A-12S09 09V 2.22A         ≤%1 82
ZXD20A-12S12 12V 1.66A         ≤%1 81
ZXD20A-12S24 24V 0.83A         ≤%1 89
ZXD20A-48S28 28V 0.71A         ≤%1 87
ZXD20A-48S48 48V 0.41A         ≤%1 88
ZXD20A-48S05 05V 4A         ≤%1 87
ZXD20A-110S09 09V 2.22A         ≤%1 86
ZXD20A-110S12 12V 1.66A         ≤%1 85
ZXD20A-110S15 15V 1.33A         ≤%1 86
ZXD20A-110S24 24V 0.83A         ≤%1 87
ZXD20A-110S28 28V 0.71A         ≤%1 86
ZXD20A-110S48 48V 0.41A         ≤%1 88
ZXD30A-24S12 12V 2.5A         ≤%1 83
ZXD30A-24S24 24V 1.25A         ≤%1 82
ZXD30A-48S28 28V 1.07A         ≤%1 85
ZXD30A-48S05 05V 6A         ≤%1 83
ZXD30A-12S12 12V 2.5A         ≤%1 85
ZXD30A-12S05 05V 6A         ≤%1 81
ZXD30A-110S15 15V 2A         ≤%1 84
注：30W產品要緊貼設備散熱，以上型號未盡，有更多參數可選，詳情咨詢我公司。
輸入特性 最低端（Vdc） 標稱輸入電壓(Vdc) 最高端（Vdc）
輸入電壓 9VDC 12V18V24V36V48110V 170VDC
輸入頻率范圍
輸出特性
輸出電壓精度 Vo1±1%，Vo2±3%，Vo3±3%
紋波噪聲 ＜1%Vp-p(20MHz示波器光探頭測試)
負載效應 ±0.5%（10%-100%）
動態響應 400us
遙控功能 高電平開啟或懸空，低電平關斷，（選裝、）
TRMI 微調功能
過流保護 ＞110%
溫度系數 ±0.03%/℃
輸出保護 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護
一般特性
工作環境溫度 -25~+60℃(工業級)  -40~+70℃(軍工級)  -55~+85℃(航天級)
儲存溫度 -45~+105℃(工業級) -55~+105℃(軍工級)  -60~+125℃(航天級)
儲存濕度 5%~95%RH
隔離電阻 >100M?
隔離耐壓 輸入-輸出1000VDC   輸入-外殼1000VDC   輸出-外殼500VDC
工作頻率 270KHZ-400KHZ（最大）
安裝方式 焊接式
外殼材料 金屬外殼
冷卻方式 自然空冷

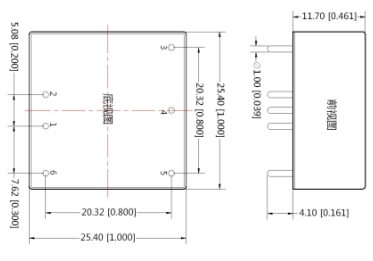

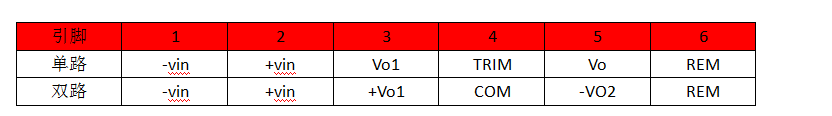

安裝尺寸(單位：mm)及管腳定義：
